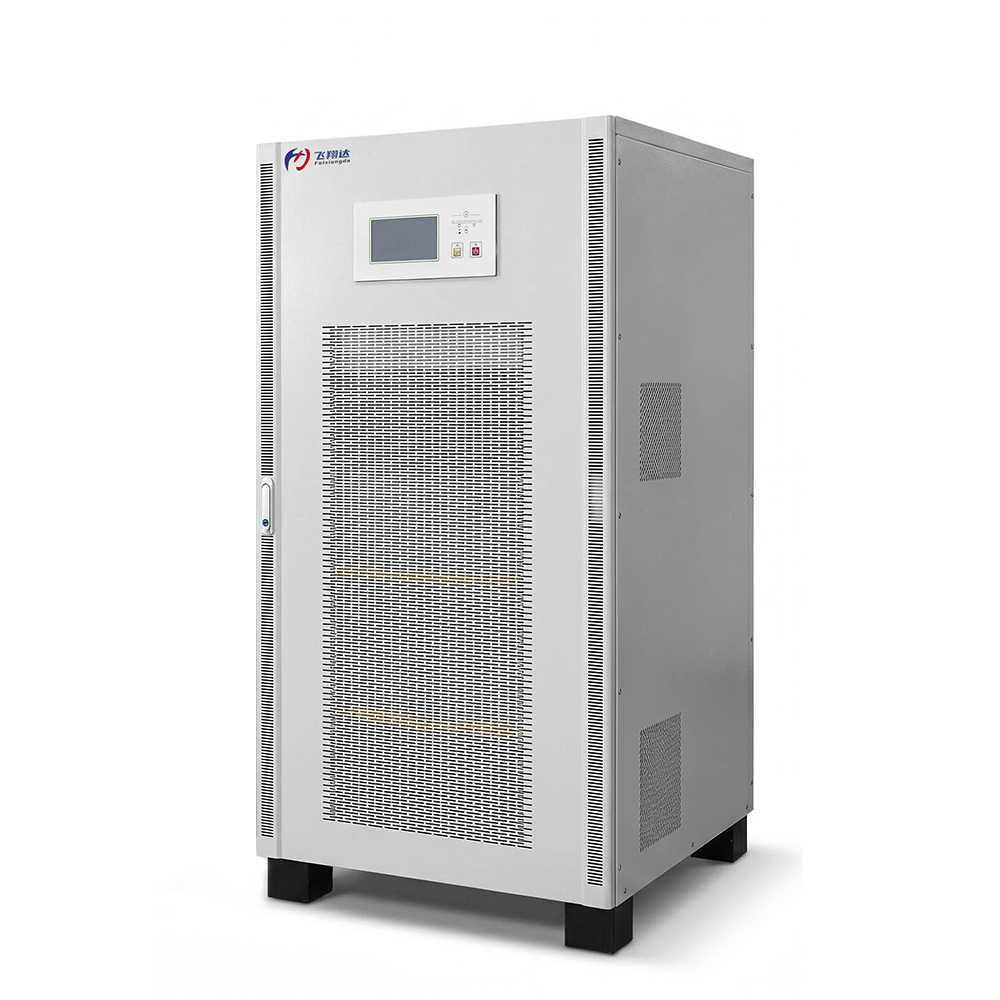

飞翔达 MZT3080 三相在线式 UPS 是一款专业级不间断电源系统，额定功率为80千伏安/64千瓦它采用了一种双转换在线设计这意味着整流器和逆变器始终运行，为负载提供最干净、最稳定的正弦波电源，不受任何电网波动或干扰的影响。
本产品属于MZT3000系列并且是一个三相输入，三相输出工频UPS。其核心优势包括：
功率范围： 80千伏安/64千瓦
操作模式：双转换在线
阶段：三相输入 + N + G / 三相输出 + N + G
额定电压： 380VAC ± 1%（稳态负载）
效率： 95%（普通模式）/ 98%（节能模式）
冷却方式：强制通风（温度控制）
MZT3080 三相在线式 UPS 基于以下原理运行：双转换在线技术：
普通模式：当市电正常时，交流输入经整流器转换为直流电，为逆变器和电池充电器供电。然后，逆变器将直流电转换回稳定、纯净的交流电，为负载供电。在这种模式下，负载是由逆变器供电（经整流器）完全隔离市电波动和干扰。
电池模式：当市电故障或超出范围时，整流器停止工作。电池通过逆变器向负载提供稳定的交流电源，从而实现零切换时间备用电源。
静态旁路模式：当逆变器因过载或故障而失效时，双静态开关会将负载切换到旁路电源。 0毫秒确保不间断运行。与电网同步时切换时间为0毫秒，不同步时切换时间小于4毫秒。
ECO模式：当电网质量良好时，UPS 可设置为 ECO 模式。在此模式下，负载直接由旁路线路供电，整流器和逆变器处于待机状态。系统效率可达98%或以上只有当市电出现异常时，它才会无缝切换到逆变器供电。
| 特征 | 描述 |
|---|---|
| 双转化在线设计 | 采用DSP数字控制，整流器和逆变器始终工作，输出纯正弦波，完全隔离电网干扰。 |
| 双静态开关 | 逆变器侧和旁路侧均采用 12 个 SCR 作为双非接触式静态开关，确保不间断切换（0毫秒）逆变器和旁路之间切换；与电网不同步时切换时间<4毫秒。 |

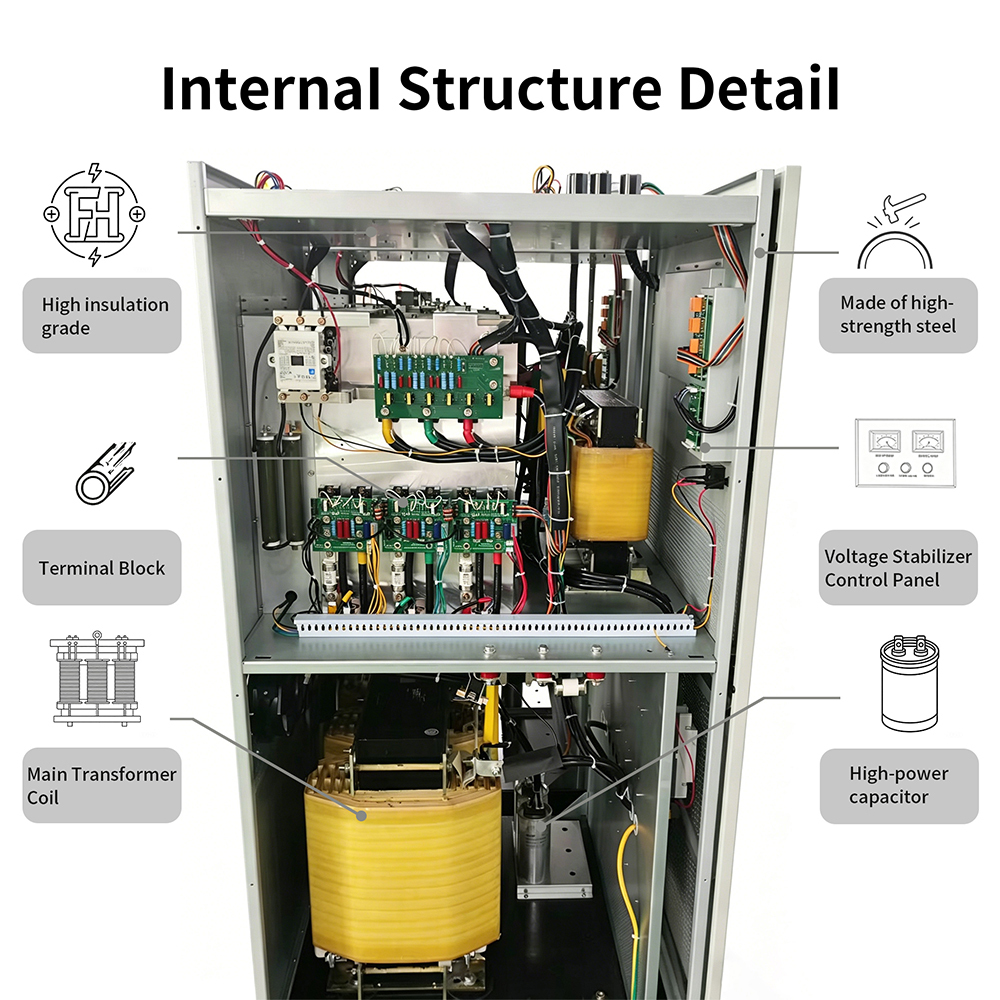

| 输出隔离变压器 | 标准内置输出隔离变压器，有效降低中性点对地电压和负载谐波干扰，为精密设备提供全面保护。 |
| 100%不平衡负载能力 | 采用三相独立调制、全桥逆变器技术，即使在 100% 不平衡负载下也能可靠供电，适应各种复杂负载。 |
| 灵活并联技术 | 支持单机、1+1 并行和多机 (N+1) 冗余并行运行，以实现灵活的系统容量和可靠性扩展。 |
| ECO模式 | 当电网质量良好时，自动切换到旁路模式，效率可达98%以上，显著降低能耗。 |
| 宽输入电压范围 | 输入电压范围 380VAC ± 25%，适应恶劣的电网环境，减少电池放电时间，延长电池寿命。 |
| 强大的过载能力 | 125% 负载持续 10 分钟，150% 负载持续 1 分钟，有效应对瞬态浪涌负载。 |
| 多重保护 | 具备过压、欠压、过流、过载、短路保护功能，并带有声光报警，确保系统安全。 |
| 用户友好界面 | 全数字触摸屏液晶显示器，可显示中文/英文，操作直观简便。 |
| 多路复用输出 | 10-80kVA 型号提供 4 种类型的输出，无需外部配电开关箱即可集成各种设备。 |
| 可选的 12 脉冲整流器 | 有效提高输入功率因数，抑制谐波污染，满足高标准的电能质量要求。 |

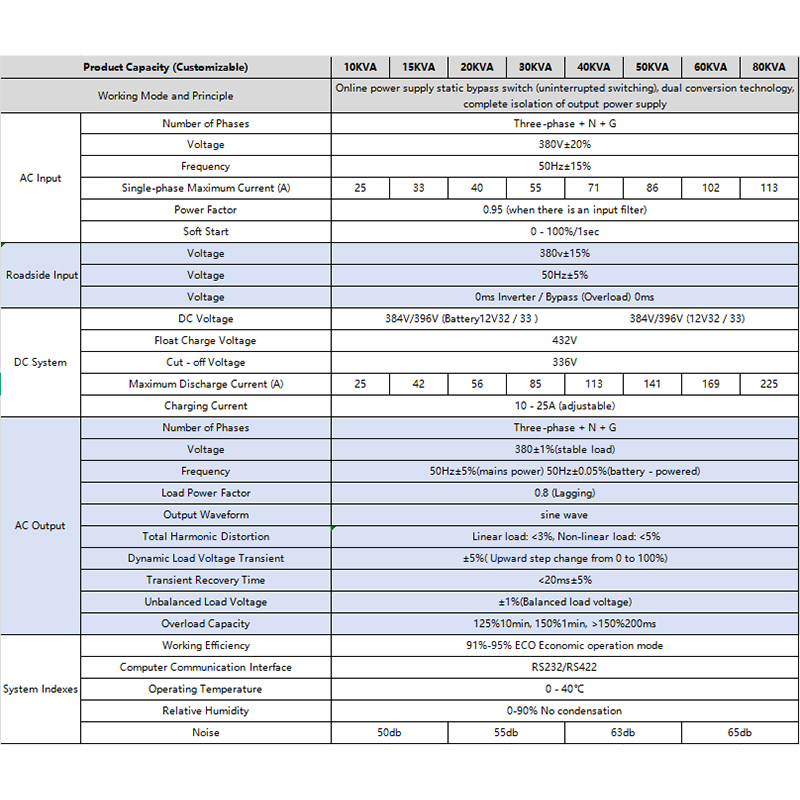

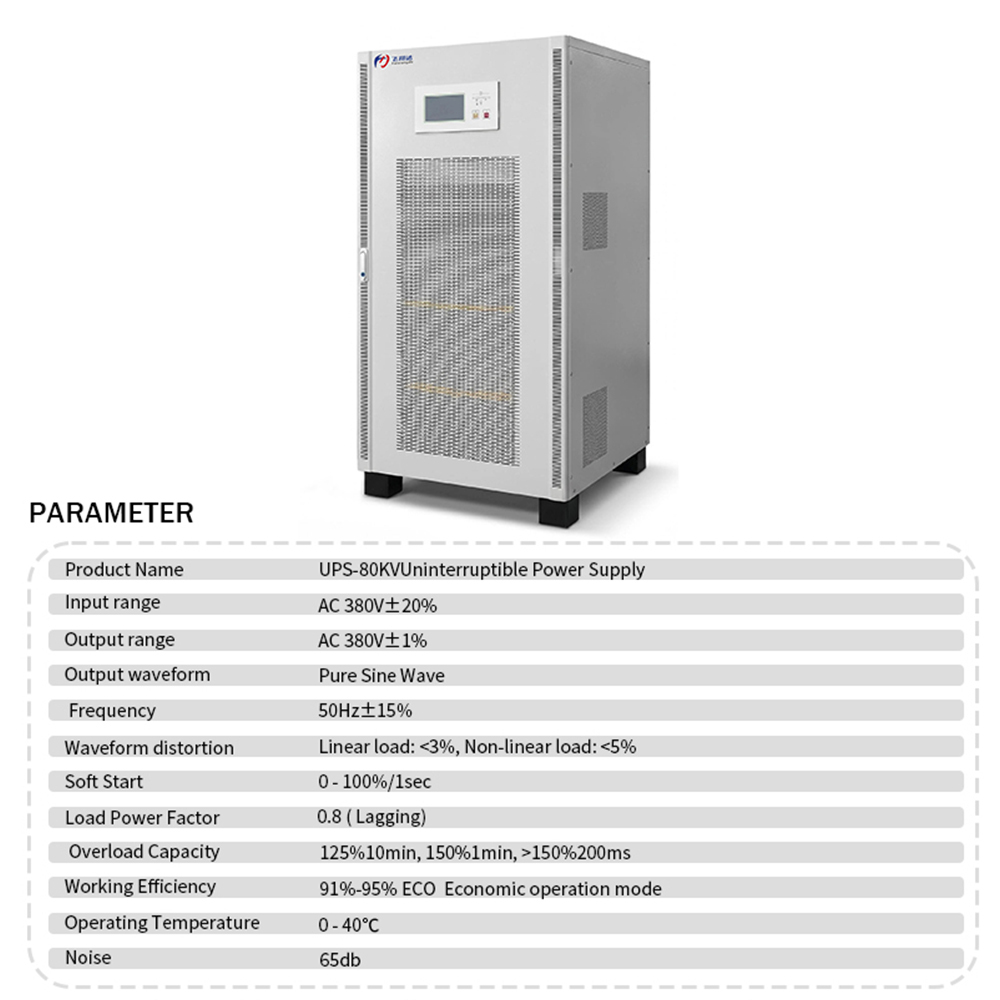

| 物品 | 范围 |
|---|---|
| 模型 | MZT3080 |
| 额定容量 | 80千伏安/64千瓦 |
| 作品以及原则 | 在线式电源、静态旁路开关（不间断开关）、双转换技术 |
| 交流输入参数 | |
| · 相数 | 三相 + N + G |
| · 标称电压 | 380VAC ± 25% |
| · 标称频率 | 50Hz ± 10%，60Hz ± 10% |
| 电压谐波失真 | < 10% |
| · 软启动 | 0-100% 5秒 |
| · 单相最大电流输入(A) | 152 A |
| 绕行路 | |
| · 相数 | 三相 + N + G |
| · 标称电压 | 380VAC ± 15% |
| · 标称频率 | 50Hz/60Hz ± 10% |
| · 逆变器/旁路（转换） | 0 毫秒 |
| 电池 | |
| · 电池单元数量 | 32节 |
| · 标称电池电压 | 360伏 |
| · 最大放电电流 | 203 A |
| ·浮充电压 | 405V（3个月自动电池充电，充电电压435V） |
| · 充电电流 | 1A - 50A（根据电池容量设置） |
| 逆变器 | |
| · 负载功率因数 | 0.8（可选0.9） |
| · 相数 | 三相 + N + G |
| · 标称电压 | 380VAC ± 1%（稳态负载），380VAC ± 3%（负载波动） |
| · 标称频率 | 50Hz ± 0.05%，60Hz ± 0.05%（电池供电） |
| · 频率稳定性：当不同步时 | < 5%（增加 0% 到 100%） |
| · 频率稳定性：同步 | < 5% (± 5%) |
| · 输出波形 | 正弦波 |
| 总谐波失真 | 线性载荷<2%，非线性载荷<4% |
| · 动态负载电压瞬变 | < 5%（增加 0% 到 100%） |
| ·瞬态恢复时间 | < 10毫秒（± 5%） |
| · 电压不平衡 | < ± 1%（平衡负载电压），< ± 3%（不平衡负载） |
| · 过载能力 | 过载持续十分钟后，开启旁通阀；125% 或 150% 过载持续一分钟后，开启旁通阀。 |
| ·逆变器效率和负载提高100% | 95% |
| 系统结构 | |
| · 100%负载下的总效率 | 91%，95% ECO模式 |
| · 计算机通信接口 | 232卢比（485卢比，网络远程监控软件） |
| · 工作温度 | 0-40℃ |
| · 相对湿度 | 0-90% 无冷凝 |
| · 运行高 | < 1500 米（每增加 100 米功率下降 1%，最高可达 4000 米） |
| · 冷却方式 | 强制通风（温度控制） |
| · 噪声（分贝） | < 85 分贝 |
| · 尺寸（长x宽x高） | 600 * 850 * 1400 毫米 |
| · 主机重量（公斤） | 450公斤 |
| 应用 | 描述 |
|---|---|
| 数据中心 | 为数据中心的关键负载提供高度可靠的纯净电源，确保服务器和存储设备的稳定运行。 |
| 服务器机房 | 为中小企业服务器机房提供可靠的UPS保护，防止数据丢失和设备损坏。 |
| 精密制造 | 为数控加工中心和SMT贴片机等精密设备提供电源保护，隔离电网干扰，确保加工精度。 |
| 医疗设备 | 为CT扫描仪、MRI、呼吸机和监护仪等关键医疗设备提供不间断的纯净电源。 |
| 工业自动化 | 为PLC控制器和生产线等工业设备提供稳定的电源支持，防止因停机而造成的生产损失。 |
| 电信基站 | 为通信设备提供可靠的备用电源，确保通信网络连接。 |
| 交通控制系统 | 为交通信号系统和轨道交通控制系统提供不间断电源，确保交通安全。 |
| 金融体系 | 为银行、证券公司和其他金融机构的核心IT系统提供高可靠性电源保护。 |
| 科学研究实验室 | 为精密实验设备和仪器提供纯净稳定的电源，确保实验数据的准确性。 |
| 广播电视 | 为演播室和发射机等关键设备提供不间断电源，确保节目播出安全。 |
| 物品 | 细节 |
|---|---|
| 质量体系 | ISO9001质量管理体系认证 |
| 产品认证 | CE认证（符合相关标准） |
| 测试过程 | 100% 全检 + 48 小时满负荷老化测试 |
| 保修单 | 12个月标准保修期，可延长至36个月 |
| 售后服务 | 终身技术支持，7×24 小时快速响应 |
| 优势 | 描述 |
|---|---|
| 源工厂 | 近20年的动力设备制造经验，拥有自己的生产线，成本可控，交货有保障。 |
| 质量保证 | 100% 全检 + 48 小时老化测试，ISO9001 认证，产品良率超过 99.7%。 |
| 灵活定制 | 支持容量、电压、并联运行等方面的非标定制，满足特殊要求。 |
| 全球服务 | 7×24 小时技术支持，12 个月保修（可延长），终身维护。 |
| 专业团队 | 经验丰富的研发工程师和外贸团队，提供选型指导和技术咨询。 |
| 技术积累 | 近20年的电力设备制造技术积累，产品成熟可靠，符合国际标准。 |
Q1：MZT3080 80KVA UPS 采用哪种运行模式？
一个：它采用双转换在线式设计，整流器和逆变器始终工作，提供最纯净、最稳定的正弦波电源，完全隔离电网干扰，开关时间为0毫秒。
Q2：这款UPS支持并联运行吗？
一个：是的。它支持单机运行、1+1 并行运行和多机 (N+1) 冗余并行运行，可灵活扩展系统容量和可靠性。
Q3：这款UPS的效率如何？
一个：正常模式下效率为 95%，ECO 模式下效率可达 98% 或更高，显著降低能耗。
Q4：这款UPS有哪些保护功能？
一个：它具有过压、欠压、过流、过载、短路保护功能，并带有声光报警。
Q5：这款UPS的电池配置是什么？
一个：标准配置为 32 个电池单元，标称电池电压 360V，充电电流 1-50A 可调（根据电池容量而定）。
Q6：这款UPS是否配备输出隔离变压器？
一个：是的，它配备了标准的内置输出隔离变压器，可有效降低中性点对地电压和负载谐波干扰。
Q7：这款UPS的噪音水平如何？
一个：噪音水平低于85分贝。
Q8：这款UPS的重量和尺寸是多少？
一个：主机重量为 450 公斤，尺寸（深 x 宽 x 高）为 600 * 850 * 1400 毫米。
