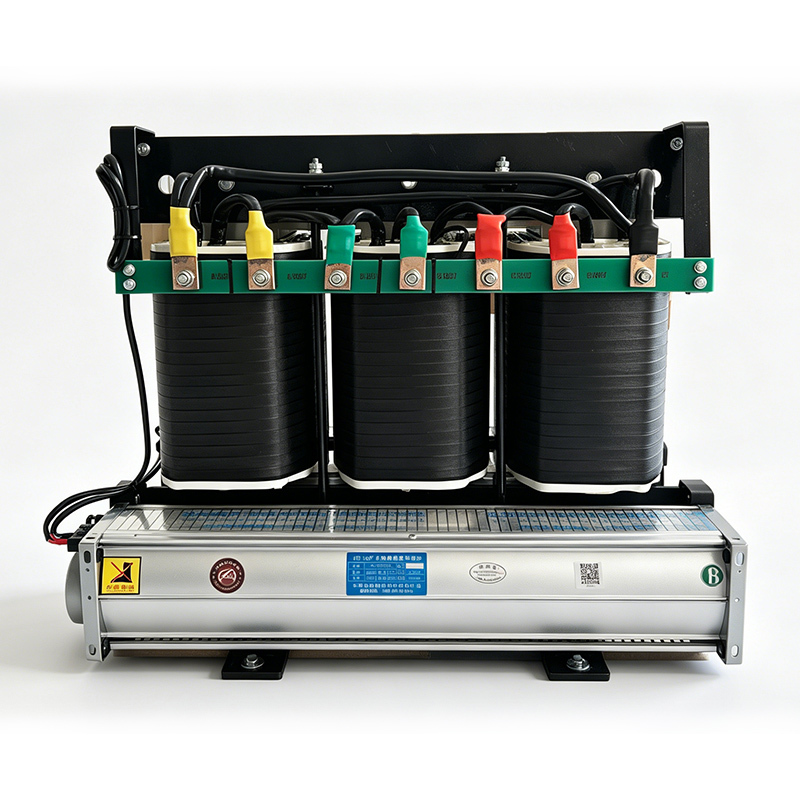

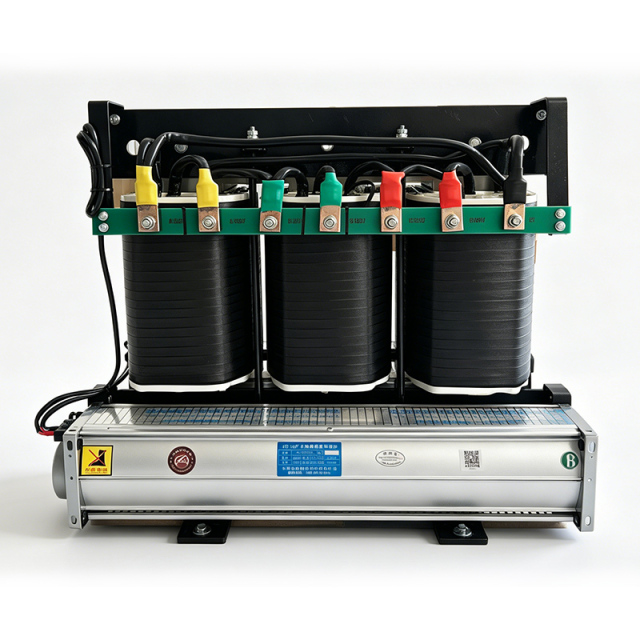

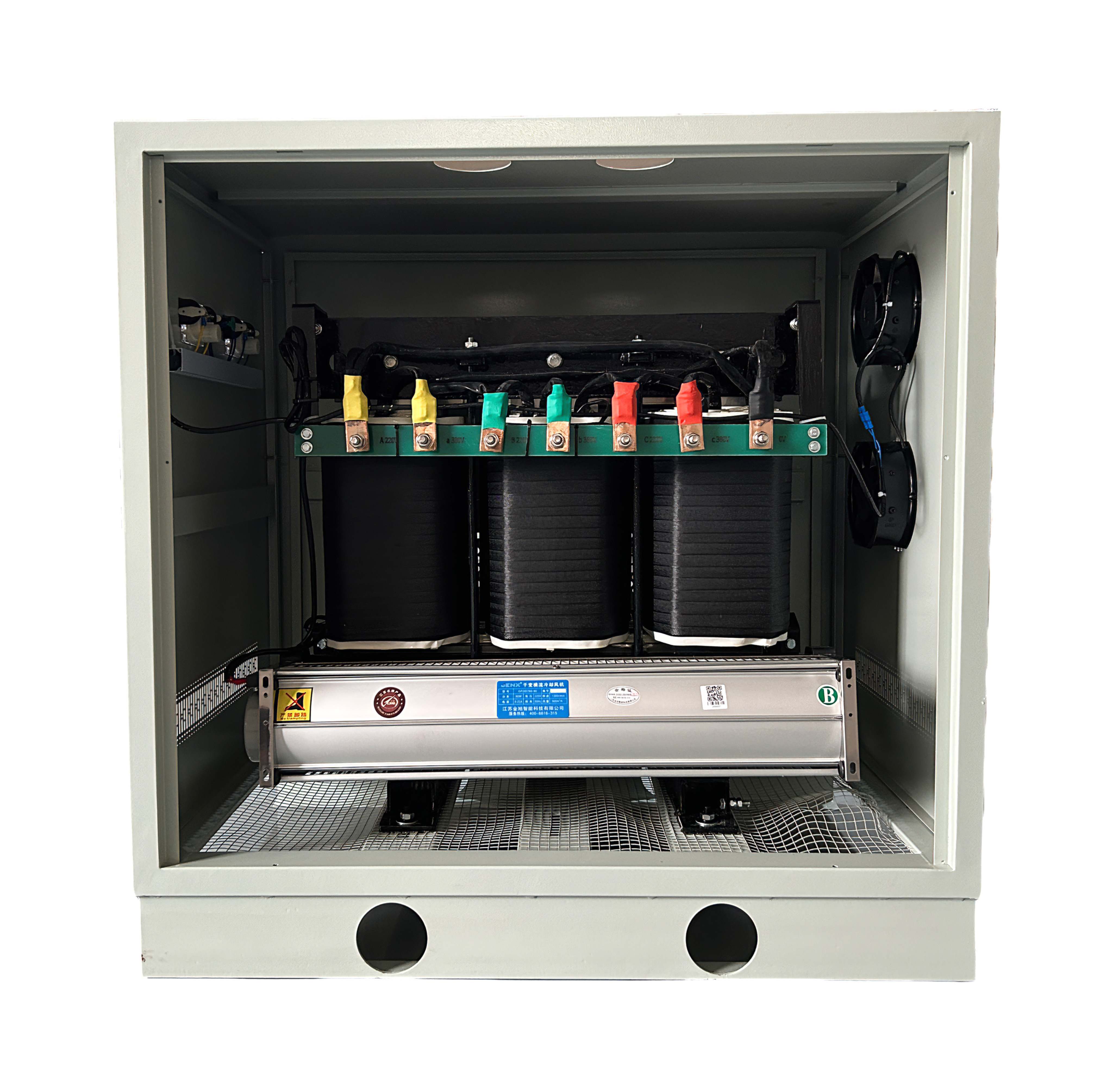

飞翔达三相隔离变压器是一种干式隔离式变压器，采用隔离式△/Y形连接方式。它是双绕组变压器，输入绕组和输出绕组在电气上完全隔离，通过磁路耦合传递能量。不仅具有变压功能，还可以把输入绕组和输出绕组在电气上安全隔离，用以避免同时触及带电体（或因绝缘损坏而可能带电的金属部件）和场所带来的危险，可以隔离电网对设备三次谐波，保护机器产生的发热和防止绝缘材料的寿命减少，且对各种干扰起到一定的抑制作用。
本系列变压器具有安全可靠、效率高、隔离效果好等特点。输入输出电压可定制，满足不同大功率应用场景需求。能承受瞬间超载，可长期连续工作，性能稳定可靠。
功率范围： 200-500KVA
相数： 三相 (Three-Phase)
输入电压： 可定制 (Customizable)
输出电压： 可定制 (Customizable)
效率： ≥95%（隔离式）
设计寿命： 20年
三相隔离变压器基于 电磁感应原理 工作，采用 隔离式△/Y形连接：
| 特性 | 描述 |
|---|---|

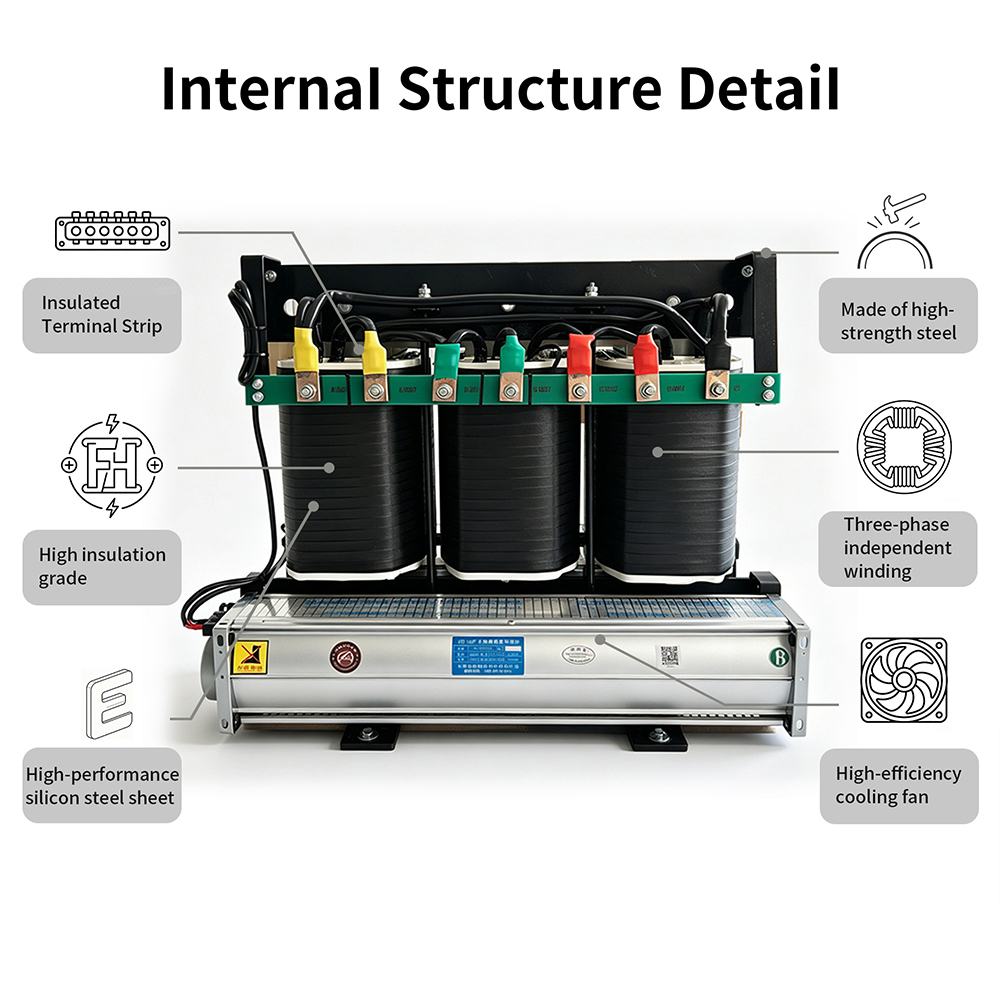

| 双绕组结构 | 采用双绕组结构，输入绕组和输出绕组在电气上完全隔离，通过磁路耦合传递能量。 |
| 电气安全隔离 | 输入和输出在电气上安全隔离，避免同时触及带电体的危险，保障人身安全。 |
| 隔离式△/Y形连接 | 采用隔离式△/Y形连接方式，适应不同负载需求。 |
| 输入输出电压可定制 | 输入输出电压均可根据客户需求定制，满足不同应用场景需求。 |
| 谐波隔离 | 可以隔离电网对设备三次谐波，保护机器产生的发热和防止绝缘材料的寿命减少。 |
| 干扰抑制 | 对各种干扰起到一定的抑制作用，保障设备稳定运行。 |
| 安全可靠 | 阻燃性高，采用优质材料和先进工艺，工作可靠，性能稳定。 |
| 效率高 | 工作效率≥95%，能量转换损耗低。 |
| 超载能力强 | 允许超过1.2倍负载，适合冲击性负载。 |
| 长期连续工作 | 设计寿命20年，可长期连续运行，性能稳定可靠。 |
| 噪声低 | 空载≤65dB、满载≤75dB，运行安静。 |
| 干式风冷 | 采用干式风冷散热方式，维护简单。 |
| 绝缘等级F级 | 采用F级绝缘材料，耐热性好，安全可靠。 |

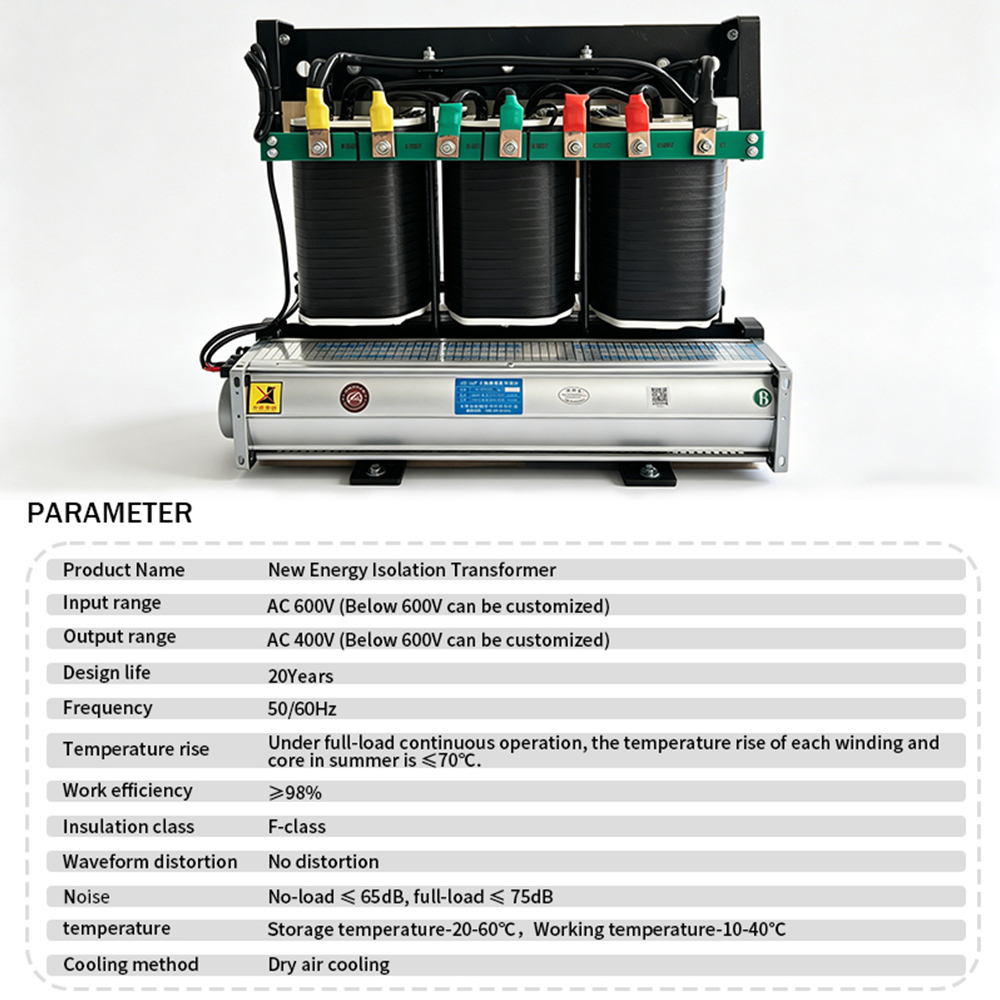

| 项目 | 参数 |
|---|---|
| 品名 Product name | 三相隔离变压器 Three-Phase Isolation Transformer |
| 工作型式 Work Type | 干式隔离式 Dry isolation type |
| 接线方式 Wiring | 隔离式 △/Y 形 Isolated △/Y-shaped |
| 频率 Frequency | 50/60Hz |
| 输入电压 Input voltage | 可定制 Customizable |
| 输出电压 Output voltage | 可定制 Customizable |
| 连接组别 Connection | D/d;D/y;Y/y;Y/Y;d;Y/yn |
| 绝缘等级 Insulation grade | F级 Class F |
| 负载测试 Load test | EN-61558-2-4，JEC-204 |
| 耐压测试 Withstand voltage test | 初级与次级之间 AC 2500V / 分钟无异常，初次级与铁芯之间 AC 2500V / 分钟无异常。AC2500V/min between primary and secondary is normal. No abnormal AC 2500V/min between primary coil and iron core |
| 温升 Temperature rise | 在全负荷连续运行下每个绕组与铁芯在夏天的温升≤70℃。Under full load continuous operation, the temperature of each winding and core in summer is ≤70℃ |
| 绝缘电阻 Insulation resistance | ≥100MΩ |
| 工作效率 Work efficiency | ≥95% |
| 超载能力 Overload capacity | 允许超过 1.2 倍负载 More than 1.2 times the load is allowed |
| 波形失真 Waveform distortion | 无失真 No distortion |
| 噪声 Noise | 空载≤65dB，满载≤75dB No-load ≤65dB, full-load ≤75dB |
| 温度 Temperature | 存储温度 Storage temperature -20~60℃，工作温度 Working temperature -10~40℃ |
| 湿度 Humidity | 30-90% 无凝露 30-90% no condensing |
| 冷却方式 Cooling mode | 干式风冷 Dry air cooling |
| 执行标准 Executive standard | GB 19212.14-2012 (EN IEC61558-1) |
| 设计寿命 Design life | 20Years |

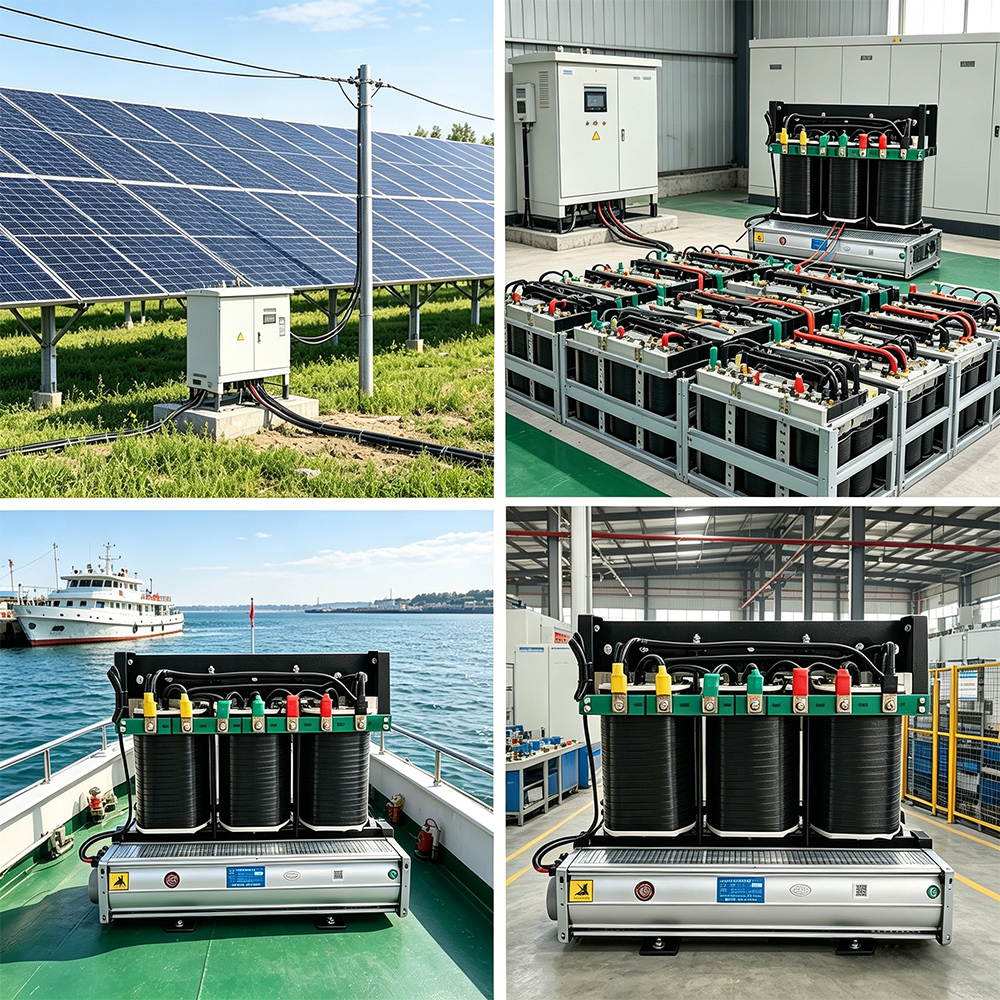

| 应用场景 | 描述 |
|---|---|
| 工业自动化 | 为大型自动化生产线、工业机器人提供隔离电源，保障设备安全稳定运行。 |
| 数据中心 | 为数据中心关键负载（如服务器、存储设备）提供电气隔离，保障供电安全。 |
| 新能源系统 | 为光伏电站、储能系统提供电气隔离，保障电能质量与设备安全。 |
| 进口设备 | 为进口精密设备提供电压转换和安全隔离，适应不同国家电压标准。 |
| CNC加工中心 | 为大型CNC加工中心提供隔离电源，保护设备免受谐波干扰。 |
| 医疗器械 | 为医疗仪器提供安全隔离电源，确保患者和医护人员安全。 |
| SMT设备 | 为大型SMT生产线提供隔离电源，抑制干扰。 |
| 激光切割机 | 为大型激光切割设备提供隔离电源，保护敏感电子元件。 |
| 印刷机械 | 为大型印刷设备提供隔离电源，确保印刷质量，抑制谐波干扰。 |
| 试验仪器 | 为大型试验设备提供稳定隔离电源，保证实验数据准确。 |
| 项目 | 详情 |
|---|---|
| 品质体系 | ISO9001质量管理体系认证 |
| 产品认证 | CE认证（符合相关标准） |

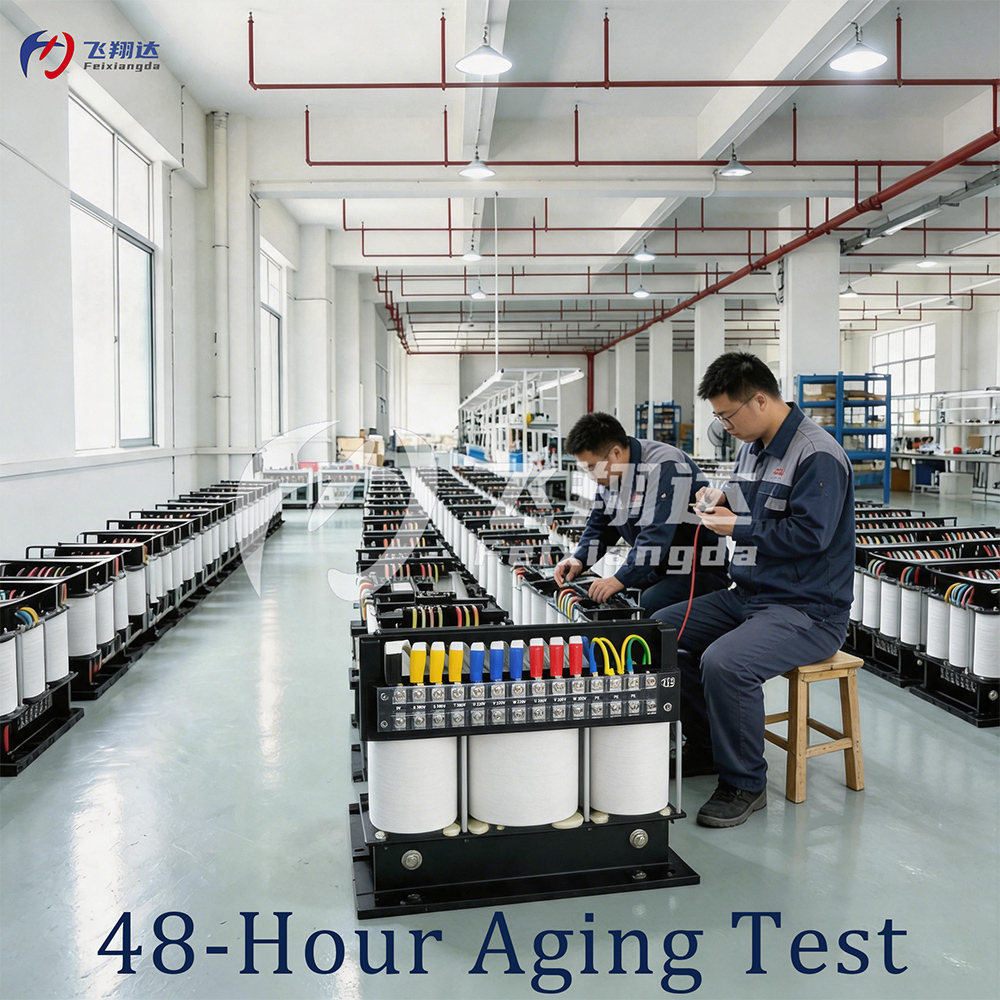

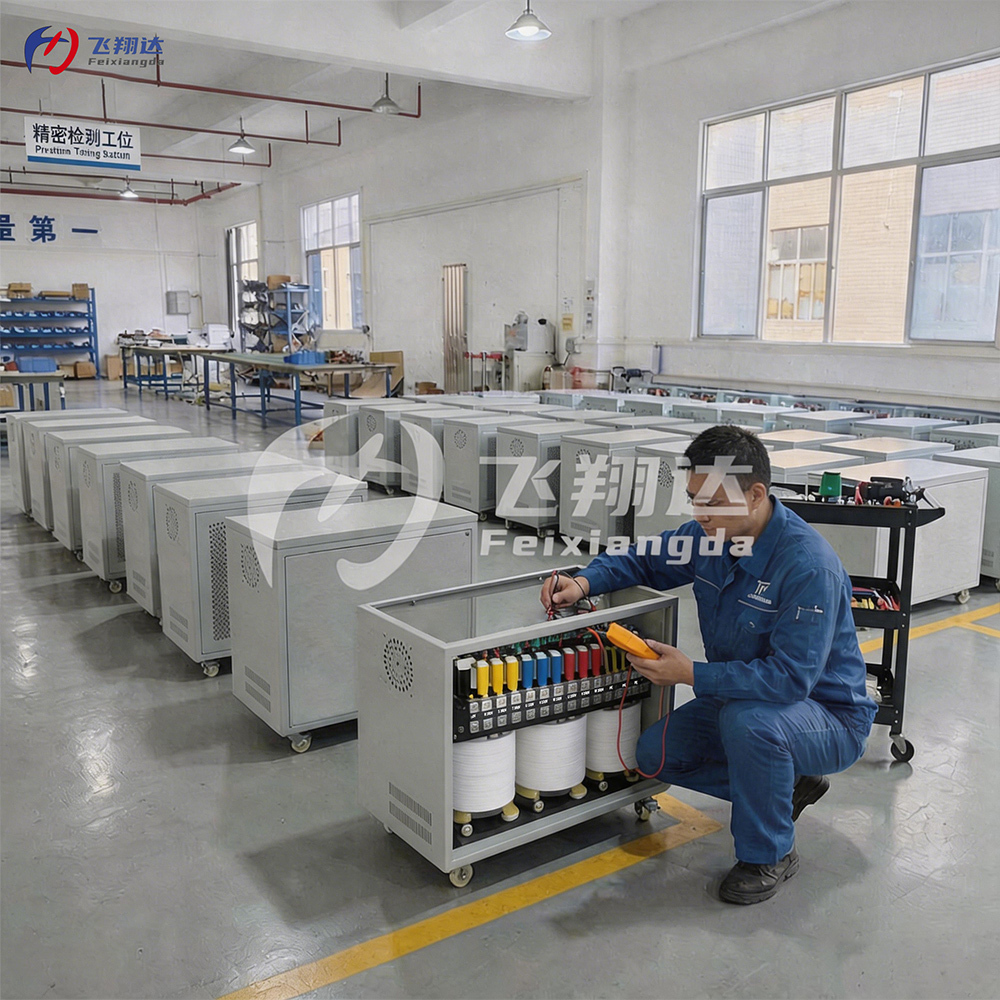

| 测试流程 | 100%全检 + 48小时满载老化测试 |
| 质保期限 | 12个月标准质保，可延长至36个月 |
| 售后服务 | 终身技术支持，7×24小时快速响应 |
| 优势 | 说明 |
|---|---|
| 源头工厂 | 近20年电源设备制造经验，自拥生产线，成本可控，交货有保障。 |
| 品质保障 | 100%全检 + 48小时老化测试，ISO9001认证，产品良品率超过99.7%。 |
| 定制灵活 | 支持容量、电压等非标定制，满足特殊需求。 |
| 全球服务 | 7×24小时技术支持，12个月质保（可延保），终身维护。 |
| 专业团队 | 资深研发工程师和外贸团队，提供选型指导和技术咨询。 |
| 技术积累 | 近20年电源设备制造技术积累，产品成熟可靠，符合国际标准。 |
Q1：该变压器的效率是多少？
A： 工作效率≥95%，能量转换损耗低。
Q2：该变压器的主要作用是什么？
A： 主要作用是实现电压转换的同时，提供电气安全隔离，隔离电网谐波，抑制干扰，保障设备与人身安全。
Q3：该变压器的输入输出电压可以定制吗？
A： 可以。输入输出电压均可根据客户需求定制，满足不同应用场景需求。
Q4：该变压器有哪些保护功能？
A： 具有过载保护功能，允许超过1.2倍负载。
Q5：该变压器可以长期连续工作吗？
A： 可以。设计寿命为20年，可长期连续运行，性能稳定可靠。
Q6：该变压器的噪声水平如何？
A： 空载≤65dB，满载≤75dB，运行安静。
Q7：该变压器适用于哪些大功率场景？
A： 适用于工业自动化、数据中心、新能源系统、进口设备、CNC加工中心、大型SMT生产线等大功率应用场景。
